FUJITSU WATERSTAGE HIGH POWER R32 WOYK121MQL / WSEK140MQ9 – 12 kW

Fujitsu WATERSTAGE HIGH POWER R32 WOYK121MQL / WSEK140MQ9 je zmogljiva 3-fazna split toplotna črpalka zrak–voda, namenjena učinkovitemu ogrevanju stanovanjskih in poslovnih objektov. Sistem združuje napredno inverter tehnologijo, hladivo R32 in posebno konstrukcijo koaksialnega toplotnega izmenjevalnika, ki omogoča stabilno delovanje tudi pri zelo nizkih zunanjih temperaturah.

Toplotna črpalka je posebej zanimiva za objekte z radiatorskim ogrevanjem, saj lahko zagotavlja do 60 °C ogrevalne vode tudi pri –15 °C zunanje temperature brez uporabe električnega grelca. Po podatkih proizvajalca oziroma predstavitvi serije High Power je sistem zasnovan tako, da ohranja približno 90 % nazivne moči do –7 °C zunanje temperature.

Model WOYK121MQL / WSEK140MQ9 je v aktualni bazi HP KEYMARK registriran kot FUJITSU AIRSTAGE Split High Power WH 12 3-phases, registracijska številka 012-C700437. Certificirana ogrevalna moč znaša 12,55 kW pri nizkotemperaturnem režimu, SCOP pa 4,66 pri 35 °C in 3,44 pri 55 °C.

GLAVNE PREDNOSTI

• Zmogljiva 3-fazna split toplotna črpalka zrak–voda
• Model zunanje enote: WOYK121MQL
• Model notranje enote: WSEK140MQ9
• Hladivo R32
• Inverter tehnologija
• Ogrevalna moč do 12,55 kW
• Energetski razred A+++ pri 35 °C
• Energetski razred A++ pri 55 °C
• SCOP 4,66 pri 35 °C
• SCOP 3,44 pri 55 °C
• COP do 4,67
• Do 60 °C ogrevalne vode pri –15 °C brez uporabe elektro grelca
• Stabilno delovanje pri zelo nizkih zunanjih temperaturah
• Delovno območje ogrevanja do –25 °C
• Približno 90 % nazivne moči do –7 °C
• Zelo tiho delovanje – do 34 dB(A) na 5 m pri modelih 9 in 12 kW
• Patentiran koaksialni toplotni izmenjevalnik
• Koaksialni izmenjevalnik deluje tudi kot približno 20-litrski hidravlični volumen
• Vgrajen 15-litrski zalogovnik
• Vgrajena 12-litrska ekspanzijska posoda
• Vgrajen električni grelec 9 kW
• Maksimalna temperatura dvižnega voda 60 °C
• Primerno za talno ogrevanje
• Primerno za radiatorsko ogrevanje
• Primerno za kombinirane ogrevalne sisteme
• Kompaktna notranja enota
• Enostavna montaža in servisiranje
• Japonska tehnologija Fujitsu
• Robustna konstrukcija za dolgo življenjsko dobo

STABILNA MOČ TUDI PRI ZELO NIZKIH TEMPERATURAH

Ena glavnih prednosti serije Fujitsu High Power R32 je sposobnost zagotavljanja visokih temperatur ogrevalne vode tudi v zahtevnih zimskih razmerah.

Sistem lahko zagotavlja 60 °C ogrevalne vode pri –15 °C zunanje temperature brez uporabe električnega grelca, zaradi česar je primeren tudi za objekte, kjer se uporabljajo radiatorji in je potrebna višja temperatura ogrevalne vode.

Po predstavitvi serije High Power sistem ohranja približno 90 % nazivne moči do –7 °C zunanje temperature, kar pripomore k stabilnemu ogrevanju tudi ob izrazito hladnem vremenu.

To pomeni:

• stabilnejše ogrevanje v mrzlih zimskih dneh,
• manjšo potrebo po pomožnem električnem ogrevanju,
• možnost uporabe z radiatorskimi sistemi,
• manjšo potrebo po zamenjavi obstoječega ogrevalnega sistema,
• učinkovito delovanje pri nizkih zunanjih temperaturah.

VISOKA TEMPERATURA OGREVALNE VODE

Fujitsu WATERSTAGE HIGH POWER lahko doseže temperaturo dvižnega voda do 60 °C.

To omogoča uporabo sistema v različnih ogrevalnih sistemih:

• talno ogrevanje,
• stensko ogrevanje,
• nizkotemperaturni radiatorji,
• klasični radiatorski sistemi,
• kombinirani sistemi ogrevanja.

Prednost visokotemperaturnega delovanja je predvsem pri obnovah objektov, kjer obstoječih radiatorjev ni treba nujno zamenjati z nizkotemperaturnimi konvektorji ali talnim ogrevanjem.

PATENTIRAN KOAKSIALNI TOPLOTNI IZMENJEVALNIK

Ena od posebnosti Fujitsu High Power sistema je patentiran koaksialni toplotni izmenjevalnik.

Izmenjevalnik je zasnovan kot konstrukcija »cev v cevi«, kjer hladivo kroži po notranjem delu, ogrevalna voda pa po zunanjem delu izmenjevalnika. Takšna konstrukcija omogoča učinkovit prenos toplote in robustno izvedbo sistema.

Koaksialni izmenjevalnik ima tudi funkcijo približno 20-litrskega hidravličnega volumna.

Če je v celotnem ogrevalnem sistemu zagotovljenih najmanj približno 20 litrov vode, dodatni zalogovnik za ogrevanje v določenih izvedbah sistema ni potreben.

Prednosti takšne konstrukcije:

• manjša občutljivost na nečistoče,
• večji prehodi za pretok vode,
• manjša možnost zamašitve zaradi mulja,
• manjša občutljivost na vodni kamen,
• robustna mehanska konstrukcija,
• stabilen pretok vode,
• manj komponent v sistemu,
• možnost enostavnejše hidravlične izvedbe.

TIHO DELOVANJE

Fujitsu High Power R32 je zasnovana z mislijo na čim tišje delovanje.

Za modele 9 in 12 kW Dines navaja raven 34 dB(A) na razdalji 5 m.

Aktualni HP KEYMARK certifikat za točno kombinacijo WOYK121MQL / WSEK140MQ9 pa navaja certificirano zvočno moč:

Notranja enota: 36 dB(A)
Zunanja enota: 56 dB(A)

Pri primerjavi podatkov je pomembno razlikovati med zvočnim tlakom na določeni razdalji in zvočno močjo, saj gre za različni meritvi.

VISOKA ENERGETSKA UČINKOVITOST

Fujitsu WATERSTAGE HIGH POWER dosega visok sezonski izkoristek in spada v najvišji energijski razred pri nizkotemperaturnem ogrevanju.

Energetski razred

35 °C: A+++
55 °C: A++

SCOP

SCOP pri 35 °C: 4,66
SCOP pri 55 °C: 3,44

Sezonska učinkovitost

ηs pri 35 °C: 183 %
ηs pri 55 °C: 135 %

Nazivna moč Prated

35 °C: 10,10 kW
55 °C: 9,80 kW

Letna poraba energije

35 °C: 4.476 kWh
55 °C: 5.879 kWh

Podatki so certificirani v okviru HP KEYMARK za točno kombinacijo WOYK121MQL / WSEK140MQ9.

TEHNIČNI PODATKI – OGREVANJE

A7/W35

Ogrevalna moč: 12,55 kW
Električna vhodna moč: 2,69 kW
COP: 4,67

A-7/W35

Ogrevalna moč: 9,20 kW
Električna vhodna moč: 2,91 kW
COP: 3,16

A7/W55

Ogrevalna moč: 9,16 kW
Električna vhodna moč: 3,06 kW
COP: 2,99

A-7/W55

Ogrevalna moč: 8,63 kW
Električna vhodna moč: 4,03 kW
COP: 2,14

Certificirani podatki so navedeni po standardu EN 14511.

PODATKI PRI DELNI OBREMENITVI

HP KEYMARK za povprečno klimatsko območje navaja:

Pri +7 °C

Pdh pri 35 °C: 4,40 kW
COP pri 35 °C: 6,06

Pdh pri 55 °C: 4,10 kW
COP pri 55 °C: 4,37

Pri +2 °C

Pdh pri 35 °C: 5,40 kW
COP pri 35 °C: 4,62

Pdh pri 55 °C: 5,30 kW
COP pri 55 °C: 3,38

Pri –7 °C

Pdh pri 35 °C: 8,90 kW
COP pri 35 °C: 3,09

Pdh pri 55 °C: 8,70 kW
COP pri 55 °C: 2,29

Certificirani podatki HP KEYMARK.

NOTRANJA ENOTA – WSEK140MQ9

Model: WSEK140MQ9
Tip: Hidravlična notranja enota

Dimenzije

Višina: 750 mm
Širina: 448 mm
Globina: 469 mm

Neto teža: 46 kg

Hidravlični sistem

Kapaciteta vgrajenega zalogovnika: 15 l
Kapaciteta ekspanzijske posode: 12 l

Maksimalna temperatura dvižnega voda: 60 °C

Priključek dvižni vod: Ø19,05 mm
Priključek povratni vod: Ø19,05 mm

Električni grelec: 9 kW

Cirkulacija vode: približno 10–42 l/min

Uradna Fujitsu specifikacija potrjuje 15-litrski zalogovnik, 12-litrsko ekspanzijsko posodo, 9-kW električni grelec in priključke Ø19,05 mm.

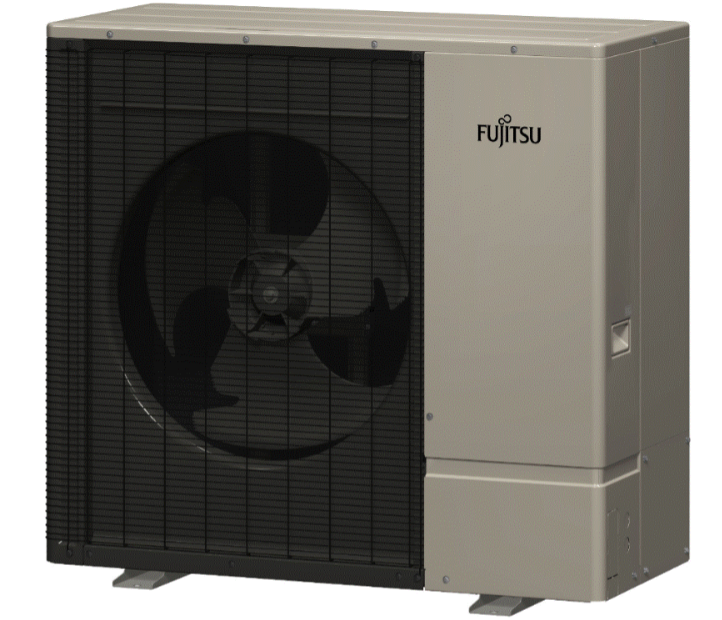

ZUNANJA ENOTA – WOYK121MQL

Model: WOYK121MQL

Dimenzije

Višina: 1008 mm
Širina: 1080 mm
Globina: 480 mm

Neto teža: 96 kg

Napajanje

Napajanje: 3N~400 V / 50 Hz
Izvedba: 3-fazna

Maksimalni tok: 8,8 A

Hladilni sistem

Hladivo: R32
GWP: 675
Količina hladiva: 1,4 kg

Dodatna količina hladiva: 20 g/m

Tovarniško predpolnjenje: za 15 m cevne povezave

CEVNE POVEZAVE

Tekočinska cev: Ø6,35 mm
Plinska cev: Ø12,70 mm

Minimalna dolžina cevne povezave: 3 m
Maksimalna dolžina cevne povezave: 25 m
Maksimalna višinska razlika: 20 m

Pri namestitvi je treba upoštevati navodila proizvajalca glede dolžine in izvedbe hladilnega sistema.

Opomba: Uradna Fujitsu specifikacija za model WOYK121MQL navaja dodatno polnjenje hladiva 20 g/m. Ta podatek ima prednost pred drugače navedenimi podatki v drugih virih.

HLADIVO R32

Sistem uporablja hladivo R32.

Vrsta hladiva: R32
Količina: 1,4 kg
GWP: 675

R32 omogoča uporabo sodobnejše in učinkovitejše hladilne tehnologije ter ima nižji GWP od starejšega hladiva R410A.

Ker gre za split sistem, mora biti hladilni krog pravilno izveden, preverjen in zagnan s strani usposobljenega monterja.

OBMOČJE DELOVANJA

Fujitsu High Power R32 je namenjena delovanju v zahtevnih vremenskih pogojih.

Območje zunanje temperature pri ogrevanju: približno –25 °C do +35 °C

Sistem je zato primeren tudi za uporabo v hladnejših podnebjih in območjih z nizkimi zimskimi temperaturami.

RADIATORSKO OGREVANJE

Ena največjih prednosti serije High Power je možnost doseganja visokih temperatur ogrevalne vode tudi pri nizkih zunanjih temperaturah.

Zaradi tega je sistem posebej primeren za:

• obstoječe radiatorske sisteme,
• energetske sanacije starejših objektov,
• hiše, kjer ni mogoče enostavno vgraditi talnega ogrevanja,
• kombinirane sisteme,
• nove objekte z nizkotemperaturnim ogrevanjem.

Pri ustrezno dimenzioniranem sistemu lahko toplotna črpalka bistveno zmanjša potrebo po uporabi dodatnega električnega grelca.

TALNO OGREVANJE

Pri talnem ogrevanju lahko sistem deluje pri nižjih temperaturah vode, kar omogoča zelo visok sezonski izkoristek.

Pri režimu 35 °C dosega:

Energetski razred: A+++
SCOP: 4,66
ηs: 183 %

Zaradi nizke zahtevane temperature vode je talno ogrevanje idealna kombinacija za učinkovito delovanje toplotne črpalke.

PRIPRAVA SANITARNE TOPLE VODE

Fujitsu WATERSTAGE sistem je mogoče uporabiti tudi za pripravo sanitarne tople vode v kombinaciji z ustreznim zunanjim oziroma sistemskim bojlerjem.

Notranja enota WSEK140MQ9 sama po sebi ni izvedba z integriranim velikim bojlerjem za sanitarno vodo.

Za pripravo sanitarne vode je zato treba predvideti ustrezno dodatno opremo glede na potrebe objekta.

INVERTER TEHNOLOGIJA

Inverter tehnologija omogoča prilagajanje delovanja kompresorja trenutnim potrebam objekta.

Namesto pogostega vklapljanja in izklapljanja lahko sistem prilagaja svojo moč glede na zahtevano temperaturo.

Prednosti:

• manjša poraba električne energije,
• bolj stabilna temperatura,
• manj vklopov in izklopov,
• tišje delovanje,
• boljše delovanje pri delni obremenitvi,
• večje udobje uporabnika,
• manjša mehanska obremenitev kompresorja.

VARNOST IN ZANESLJIVOST

Fujitsu WATERSTAGE HIGH POWER R32 je zasnovana za dolgotrajno in zanesljivo delovanje.

Robustna konstrukcija koaksialnega izmenjevalnika, inverter kompresor, napredna regulacija in hidravlična oprema omogočajo stabilno delovanje sistema skozi različne obremenitve in zunanje temperature.

HP KEYMARK certifikat za točno kombinacijo WOYK121MQL / WSEK140MQ9 potrjuje skladnost delovanja po relevantnih standardih, vključno z EN 14511, EN 14825 in EN 12102.

ENERGETSKA NALEPKA

Ogrevanje pri 35 °C: A+++
Ogrevanje pri 55 °C: A++

SCOP 35 °C: 4,66
SCOP 55 °C: 3,44

DIMENZIJE IN TEŽA KOMPLETA

Notranja enota WSEK140MQ9

750 × 448 × 469 mm
46 kg

Zunanja enota WOYK121MQL

1008 × 1080 × 480 mm
96 kg

Skupna neto teža obeh enot: približno 142 kg

VSEBINA KOMPLETA

Komplet Fujitsu WATERSTAGE HIGH POWER sestavljata:

1 × zunanja enota Fujitsu WOYK121MQL

1 × notranja hidravlična enota Fujitsu WSEK140MQ9

Cevne povezave med notranjo in zunanjo enoto niso sestavni del standardnega kompleta in se izvedejo glede na konkretne pogoje montaže.

PODROBEN PREGLED TEHNIČNIH KARAKTERISTIK

ZAKAJ IZBRATI FUJITSU WATERSTAGE HIGH POWER R32?

Fujitsu WATERSTAGE HIGH POWER R32 WOYK121MQL / WSEK140MQ9 je odlična izbira za uporabnike, ki iščejo zmogljivo in energetsko učinkovito toplotno črpalko za ogrevanje objekta ter želijo možnost uporabe tako pri talnem kot pri radiatorskem ogrevanju.

Glavne prednosti so visoka učinkovitost, visoka temperatura ogrevalne vode, stabilno delovanje pri nizkih zunanjih temperaturah, zelo tiho delovanje, robusten koaksialni izmenjevalnik in sodobna inverter tehnologija.

Z energijskim razredom A+++ pri 35 °C, SCOP do 4,66 ter certificirano ogrevalno močjo 12,55 kW je sistem primeren za zahtevnejše stanovanjske in poslovne objekte.

Fujitsu WATERSTAGE HIGH POWER R32 – zmogljivo, učinkovito in tiho ogrevanje tudi takrat, ko temperature zunaj močno padejo.
